Merason DAC1 Mk II

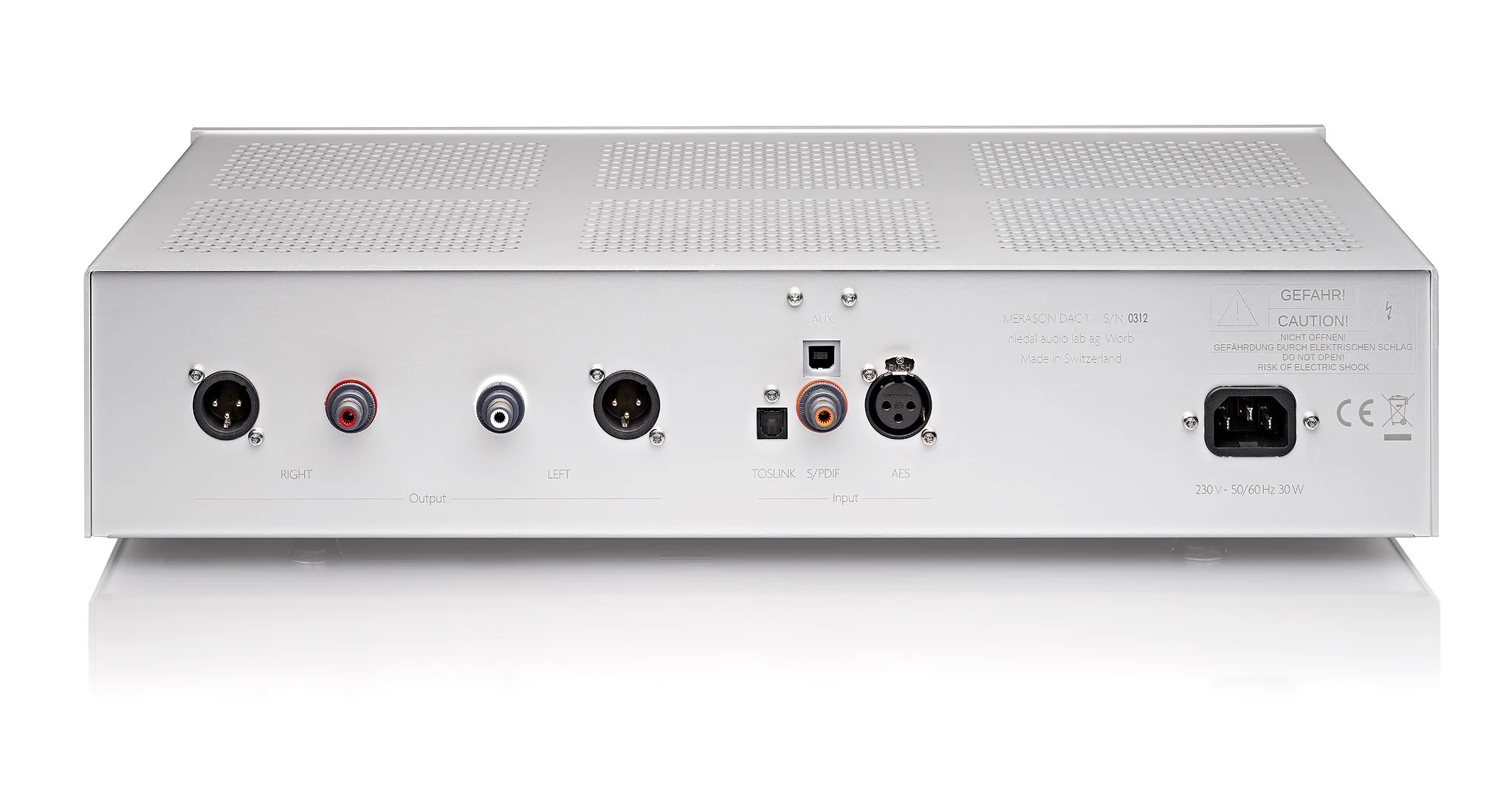

Eingangssignalverarbeitung: Der DAC1 Mk II verfügt über einen USB-, einen Cinch-, einen Toslink- und einen AES-Eingang. Der USB-Eingang basiert auf der Technologie von Amanero und sorgt dank zweier präziser Oszillatoren für ein jitterarmes Musiksignal, das zusätzlich durch kapazitiv arbeitende Isolatorbausteine galvanisch getrennt wird. Die an den übrigen Eingängen eintreffenden Signale werden mit Hilfe von Transformatoren und Kondensatoren ebenfalls galvanisch getrennt und entjittert. Damit ist garantiert, dass keinerlei Störungen von aussen auf das empfindliche Signal einwirken können.

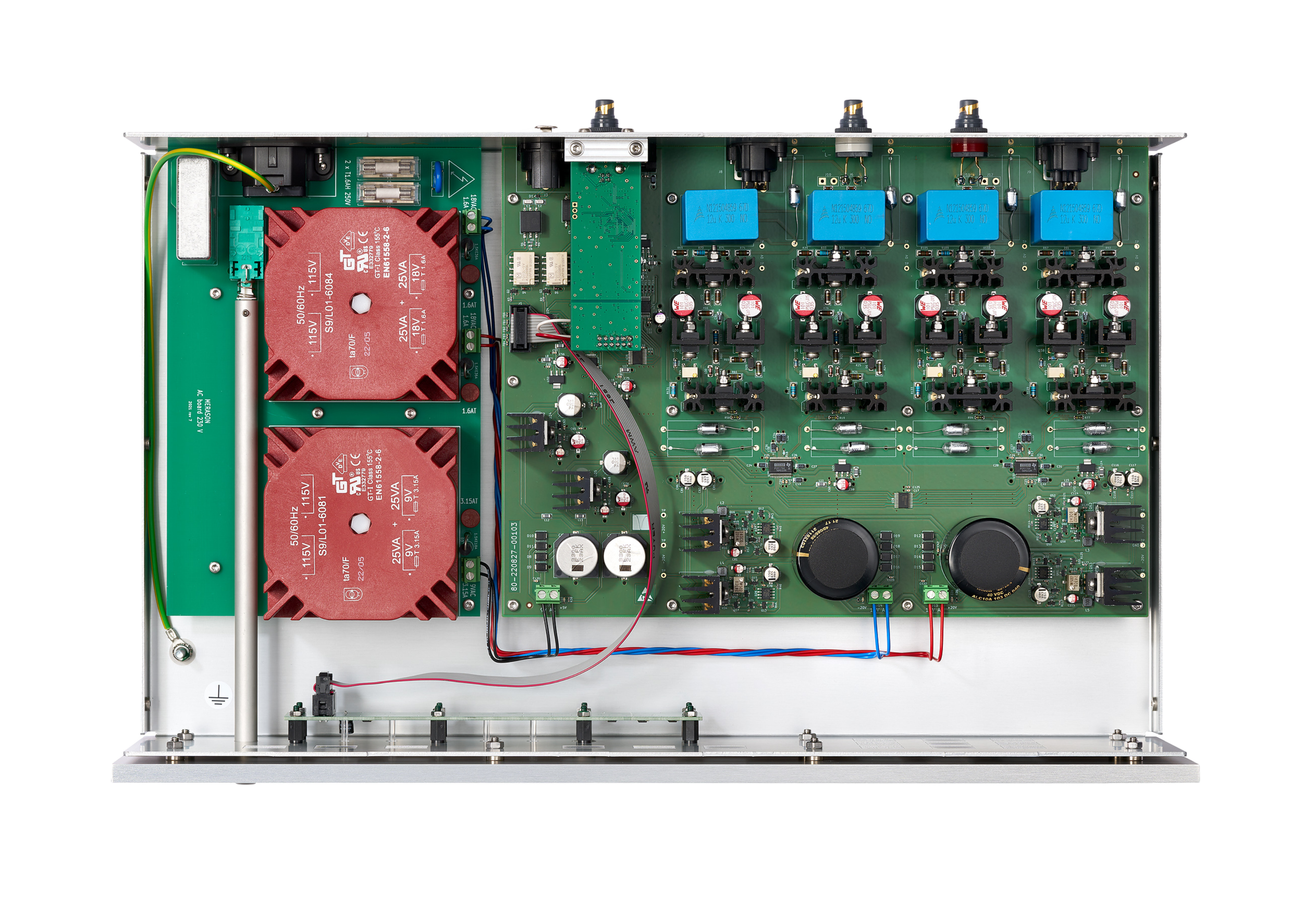

Digital-Analog-Wandlung: Die Arbeit der Digital-Analog-Wandlung übernehmen zwei Wandlerbausteine 1794A von Burr Brown. Für einen um 5 dB verbesserten Dynamikumfang verfügt jeder Kanal über seinen eigenen Baustein. Das analoge Stromsignal wird in einem diskreten Aufbau aufwendig in ein Spannungssignal überführt, das in Class-A-Technik gepuffert und zum Ausgang geleitet wird. Der DAC1 Mk II ist vollsymmetrisch aufgebaut, das heisst, insgesamt sind vier unabhängige Kanäle von den beiden Wandlerbausteinen bis zum Ausgang realisiert.

Speisung: Jede Funktionseinheit hat ihre eigene Speisung, insgesamt gibt es deren zwölf. Je zwei Ausgangskanäle werden durch eine separate lineare Speisung mit überdimensioniertem Trafo versorgt.

Aufbau: Bauteile und Schaltungsvarianten sowie verschiedene Layouts wurden in unzähligen Sitzungen durch hörerprobte Personen eingehend auf ihren Klangeinfluss geprüft. Das betrifft insbesondere Kondensatoren, Spannungsregler, Wandlerbauteile, Transistoren, Widerstände, Signalverarbeitung, I/V-Wandler und Ausgangsstufe.

Made in Switzerland: Die Herstellung des Gehäuses, der Frontplatte und der Bedienknöpfe und die Bedruckung, Bauteilbestückung, Montage, Inbetriebnahme und Kontrolle erfolgen ausschliesslich in der Schweiz.

TECHNISCHE DATEN

Output: max. 3 V RMS (symmetrisch), max. 1.5 V RMS (asymmetrisch)
Frequenz: 20 Hz bis 20 kHz +/- 0.3 dB
THD+N: < 0.006 %.
SNR: > 120 dB
DAC: 2mal BurrBrown 1794A, diskrete I/V-Stufe
Ausgang: diskreter Aufbau
Stromversorgung: 230V AC/50 bis 60 Hz, 30 W

BETRIEB

Umgebungstemperatur 10 °C bis 30 °C
Luftfeuchtigkeit max. 80 %, nicht kondensierend
Im Betrieb erwärmt sich das Gerät um ca. 20 K gegenüber der Umgebungstemperatur

AUDIOFORMATE

44.1 kHz@16 bit
44.1 kHz@24 bit
48 kHz@16 bit
48 kHz@24 bit
88.2 kHz@24 bit
96 kHz@24 bit
176.4 kHz@24 bit (USB)
192 kHz@24 bit

ABMESSUNGEN

Breite: 45 cm, Höhe: 10 cm, Tiefe: 29 cm
Gewicht: 5.5 kg

Bedienungsanleitung (pdf)
